警告:请参阅用户手册 | 高压危险 | 本仪器已达到 EU 标准 | 本仪器已被双层绝缘保护(等级Ⅱ) |
![]() |
![]() |
![]() |
![]() |
线路电源/ 主电源设备符合当前“C tick”要求 | 不要当成普通垃圾处理 | 接地 | 通用串行总线(USB ) |

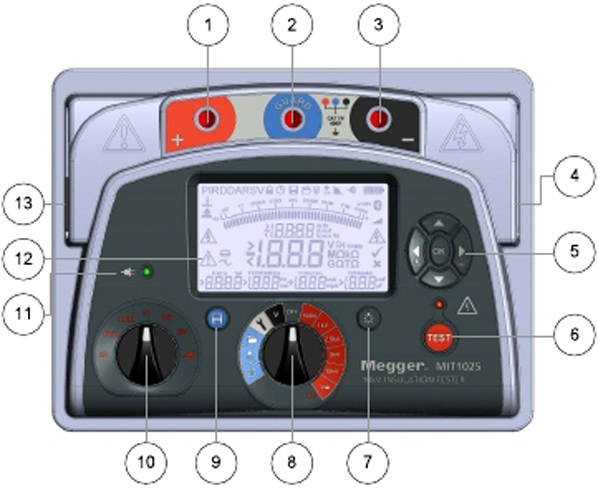

1.正极(+)终端 | 2.屏蔽终端 | 3.负极(-)终端 | 4.USB设备接口 |
5.四个箭头按钮和OK按钮 | 6.TEST按钮和相关高压警示灯 | 7.背光按钮 | 8.中央旋转开关 |
9.保存按钮(MIT525和MIT1025专有) | 10.测试模式旋转开关 | 11.交流电源LED指示 | 12.显示屏 |
13.电源插座 |
从包装盒中拿出仪器,电源线和布袋 |
把测试线袋子与盖子夹牢 |
打开盖子熟悉面板左侧的 IEC60320 电源插口的位置和布局。仪器右侧可以看到一个 USB 接口 |
打开导线包装,把导线放入导线袋 |
阅读产品使用说明书,尤其是警告部分 |
仪器盖子上有快速参考 |
保存原包装 |
